EV用超急速充電器（120/180kW）
EV充電のあらゆる課題を解決する
EV用プラグイン充電器。
最大出力180kWにより充電5分で100kmの
走行が可能。独自の「4台連続充電機能」で
つなぎ替えの手間を解消します。
特長
パワーブースト機能により超急速充電を実現
120kW機：1プラグ最大90kW/120kW出力（※1）
※1 充電ケーブル太さ(mm²)により異なる。38mm²時 90kW、70mm²時 120kW
DQC120Hは非対応。
180kW機：1プラグ最大180kW出力
＜パワーブースト機能とは＞
1プラグの充電電力を一時的に増大させ、充電を行う機能。
充電時間の短縮に貢献します。
高出力同時充電を実現
EV2台への高出力同時充電により、充電時間を大幅に短縮します。
大容量化が進むEVバッテリーの短時間充電ニーズに対応します。
120kW：1プラグ定格60kW出力
180kW：1プラグ定格90kW出力
で2台同時充電が可能
4台連続充電でつなぎ替え作業不要（※2）
急ぎの2台を優先的に充電し、充電完了後、プラグのつなぎ替えなしで残りの2台を充電する「4台連続充電機能」を搭載。EVバス・トラックなどの商用EVを夜間に一斉充電する場合など、あらゆる場面においてEV充電の手間を解消します。
※2 対応機種：DQC120F、DQC180F

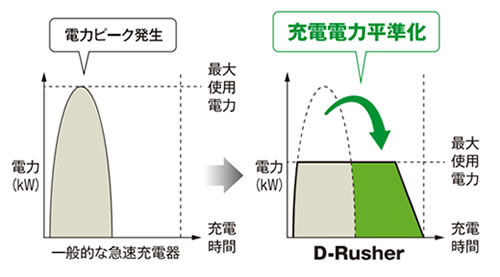

独自のエネルギーマネジメントシステム「Synergy Link」により充電運用・コストを最適化
充電器の複数台稼働による充電集中時や大電力使用時等において、使用電力を自動で抑制・平準化。電力ピークを抑制し、電気基本料金を最大50%削減します。
最大750V出力で高電圧バッテリー搭載EVに対応（DQC120H）
海外製EVが搭載する高電圧バッテリーから国内EVで主流の低電圧バッテリーまで、さまざまな車種に1台で対応。また、バッテリー電圧仕様の異なるEV2台を同時に急速充電することが可能です。
使いやすさを重視したデザイン/機能設計
【デザイン】
インターフェース部分の高さ・配置に配慮した、すべての人にとって使いやすいユニバーサルデザイン設計。業界最小クラスの設置面積により、さまざまな場所へ設置が可能です。（※3）
【機能】
パスワード認証機能により、関係者のみの限定使用が可能。認証課金システムによる電子決済にも対応しており、お客様の充電器運用の幅がひろがります。（※3）
OCPPプロトコルによる外部制御対応
国際標準通信プロトコル「OCPP」に対応。他社システムとの連携も可能です。（※3）
※4 オプション機能
仕様
| 型式 | DQC120 | DQC180 | DQC120F | DQC180F | DQC120H |
|---|---|---|---|---|---|
| プラグ | 2 | 4 | 2 | ||
| 規格 | CHAdeMO Ver.2.0.2 (※4) | ||||
| 充電ケーブル長 | 標準:6m(指定範囲 5m～15m) (※5) | 標準:6m(正面側)、9m(背面側) (指定範囲5m～15m) (※5) |
標準:6m(指定範囲 5m～15m) (※5) | ||
| 定格出力 | 120kW (56.25kW×2)、450V、125A |
180kW (90kW×2)、450V、200A |
120kW (56.25kW×2)、450V、125A |
180kW (90kW×2)、450V、200A |
120kW (60kW×2)、750V、80A(※6) |
| ブースト出力 | 90kW/120kW (1口)(※7) |
180kW (1口)(※7) |
90kW/120kW (1口)(※7) |
180kW (1口)(※7) |
非対応 |
| 出力電圧・ 電流範囲 |
DC 150～450V DC 0～125A (ブースト時 200A/267A) |
DC 150～450V DC 0～200A (ブースト時 400A) |
DC 150～450V DC 0～125A (ブースト時 200A/267A) |
DC 150～450V DC 0～200A (ブースト時 400A) |
DC 150～750V DC 0～125A(※6) |
| 定格入力電圧 | 三相3線式AC400V(±15%)、50/60Hz | ||||
| 定格入力 | 193A、134kVA | 289A、200kVA | 193A、134kVA | 289A、200kVA | 193A、134kVA |
| 使用場所 | 屋内外(IP45)、標高1,000m以下 | ||||
| 使用温度・ 湿度範囲 |
-20℃～40℃・30～90RH% (※8) | ||||
| 効率 | 94%以上 (※9) | ||||
| 外形寸法 | 幅:580mm、奥行き:890mm、 高さ:1,880mm (※10) |
幅:580mm、奥行き:890mm、 高さ:1,990mm (※10) |
幅:580mm、 奥行き:890mm、 高さ:1,880mm (※10) |
||
| 設置面積 | 0.41m² | ||||
| 質量 | 495kg | 535kg | 560kg | 635kg | 495kg |
| 冷却方式 | 強制空冷 | ||||
- ※4下位互換あり
- ※5最大15mまで対応(標準を超える場合はオプション対応)
- ※6ローボルテージとハイボルテージの2つのモードを自動で切り替えます。
- ※7使用条件により、出力及びブースト時間の変移あり。
DQC120/120Fのブースト出力(90kW/120kW)は充電ケーブル太さ(mm²)により異なる。
38mm²仕様90kW、70mm²仕様120kW - ※8-10℃を下回る場合は、事前にご相談ください。
- ※9定格運転時
- ※10突起物含まず
