AGV用ワイヤレス給電システム

NEWS
今なら無料でAGV消費電力測定!

お問い合わせ

D-Broad AGV(無人搬送台車)用ワイヤレス給電システム
ワイヤレス充電がAGVの24時間稼動を実現し、工場の生産性をUP!
シリーズ最小のMiniタイプが新たに加わり、豊富なラインナップ!

特長

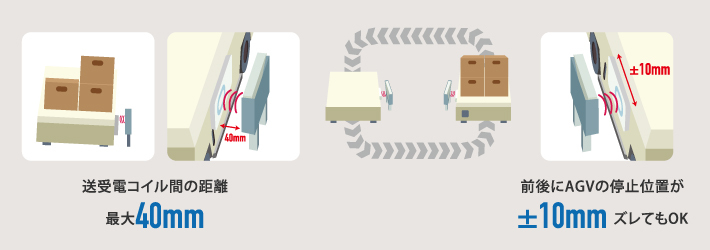

  • 位置ズレに強い
    送受電コイル間の距離が最大40mmまで対応可能、AGVの停止位置が前後±10mmの位置ズレが発生しても、高効率で安定した充電が可能
    位置ズレ
  • 容易かつ柔軟な施工性を実現
    お持ちのAGVに合わせて簡単に取付け可能(後付けも容易)
    設置位置やライン変更もフレキシブルに対応!

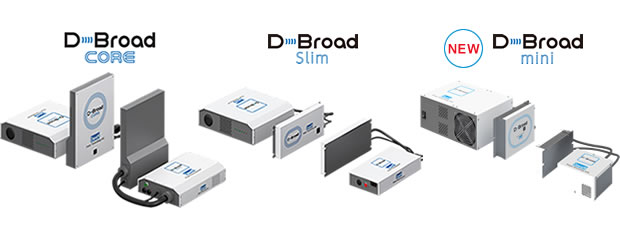

  • 豊富なラインナップ
    AGVのサイズや蓄電デバイスに合わせて豊富なラインナップから選択が可能
  • 並列接続によるパワーアップ
    フォークリフト等の大型機器にも対応
  • 省エネ
    最大26%の省エネを実現(キャパシタユニットを活用した場合)

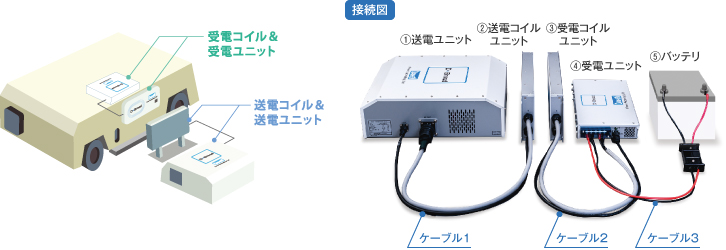

構成

構成

仕様

    D-Broad CORE D-Broad Slim D-Broad Slim D-Broad Mini
  相数 三相 三相 単相
送電
ユニット
定格入力周波数 50/60Hz 50/60Hz 50/60Hz
定格入力電圧 200/220V±10% 200/220V±10% 200/230V±10%
定格入力電力 4kW 2kW 1.3kW
所要電源容量 4.6kVA 2.3kVA 1.5kVA
定格力率 0.9以上 0.9以上 0.9以上
質量 約7.5kg 約7.5kg 約5kg
外形寸法
(W×D×H)
343×421×130mm
(突起含まず)
343×421×130mm
(突起含まず)
340×230×150mm
(突起含まず)
送電
コイル
ユニット
外形寸法
(W×D×H)
290×66×396mm
(突起含まず)
380×38×150mm
(突起含まず)
190×45×155mm
(突起含まず)
質量 約3kg 約2.8kg 約3.7kg 約2kg
受電
ユニット
出力電圧範囲 12~60V 12~60V 12~30V
最大出力電流 60A 30A 20A
質量 約4kg 約2.5kg 約1.6kg
外形寸法
(W×D×H)
261×354×80mm
(突起含まず)
355×183×50mm
(突起含まず)
145×135×80mm
(突起含まず)
受電
コイル
ユニット
外形寸法
(W×D×H)
290×66×396mm
(突起含まず)
380×38×150mm
(突起含まず)
170×45×100mm
(突起含まず)
質量 約3kg 約2.6kg 約3.6kg 約1.5kg

(オプション)

57F キャパシタユニット 容量 57F
出力電圧範囲 24V±10%または48V±10%
最大出力電流 67.2A(DC24V)、33.6A(DC48V)
質量 20kg
外形寸法(W×D×H) 260×346×284mm(突起含まず)
171F キャパシタユニット 容量 171F
出力電圧範囲 24V±10%または48V±10%
最大出力電流 67.2A(DC24V)、33.6A(DC48V)
質量 40kg
外形寸法(W×D×H) 398×500×359mm(突起含まず)
