Q5. 灯動共用変圧器とはどのようなトランスですか？
従来は動力負荷には三相変圧器、電灯負荷には単相変圧器がそれぞれ独立して設けられていましたが、最近では省スペース、省エネルギーの観点から１台の変圧器より動力負荷と電灯負荷に供給できる灯動共用変圧器が多く用いられるようになりました。
この変圧器は異容量三角結線で、三相容量および単相容量の負荷分担があらかじめ指定され固有の負荷分担曲線となり、それに合うように単相負荷に供給する相の巻線容量が他の2相のものより大きく製作されています。この結果、単相負荷が少ない時は三相負荷が多く使用出来、逆に三相負荷が少ない時は単相負荷が多く使用出来るなどの広い融通性が特長です。
反面、各巻線の負荷力率が異なるため、電圧降下に差異を生じ、線間電圧に不平衡を生じる欠点があります。

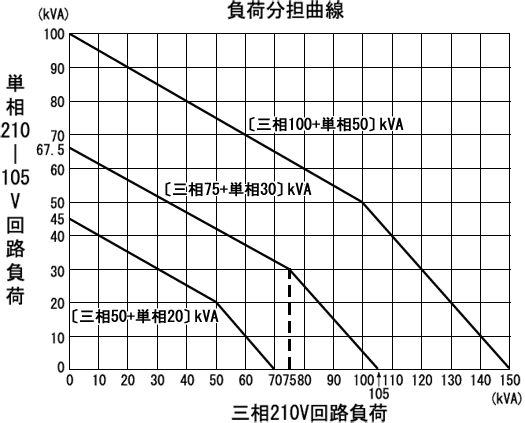

次に三相容量及び単相容量の負荷分担曲線をしめします。
