Q12. 無電圧タップ切換器の操作方法について教えてください(油入変圧器)

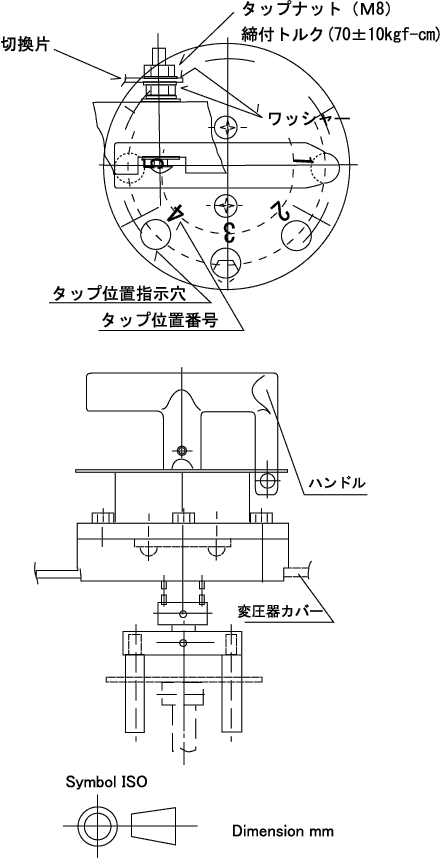

1. 変圧器には高圧巻線のタップの接続を換えるため外部から操作するタップ切換器が備えられています。タップの切換えは変圧器を無電圧の状態にして行います。タップ切換器の操作部は変圧器カバーの上にあります。
2. タップ切換えは次の順序で行います。 (a)ハンドルを引き上げる。 (b)希望するタップ位置番号までハンドルを回す。 (c)希望するタップ位置指示穴にハンドルを差し込む。
保守事項
一年に一度、タップの切換え操作を実施して全タップが円滑に動作する事を確認して下さい。(2~3往復動作させる)
