Q6. ダイヤル温度計の調整方法は？（油入変圧器）

ダイヤル温度計の接点設定指針は、当社で設定済みのため触れないでください。なお、変圧器の運転指針に従って過負荷運転を行うためにやむを得ず接点設定値を変える場合は、当社に相談のうえ2項の手順に従って行ってください。また、最高指針を復帰する場合は3項に従って行ってください。

1. ダイヤル温度計（オプション）の構造

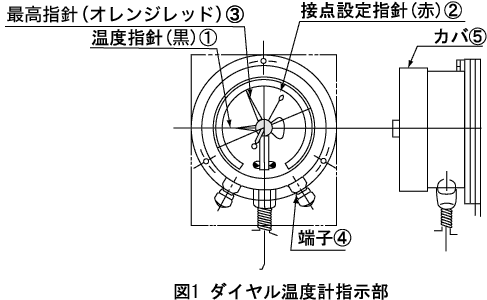

ダイヤル温度計の指示部は、図1のように温度指針①、接点設定指針②、最高指針③、端子④等を納めた外箱から成っています。

2. 接点設定指針の調整方法

1. 指示部前面のカバを持って左方向に回し、指示部前面のカバ⑤、ガラス及び最高指針③を一体で取り外す。
2. 絶縁片で静かに接点設定指針②を回転させ、所定の位置に設定する。
3. 指示部前面のカバ⑤、ガラス及び最高指針③一体を持ち、ダイヤル温度計本体にはめ込み右方向に回す。

3. 最高指針の復帰方法

1. 温度計指示部の前面中央のキャップ①を外す。
2. 調整軸②をマイナスドライバで静かに回転させ、任意の位置に設定する。
3. 設定後は、ガスケット③をセットしてキャップを取り付ける。

4. 注意事項

カバを空けた場合、結露を生じる可能性があります。結露が生じた場合は、カバを取り外し、指針などを乾燥させ、ガラスの内面は乾いた布で拭き取ってください。
