電力機器Q&A 使い方・構造

Q7. 三相7線式変圧器の結線と負荷分担はどのようになりますか？

相7線式変圧器の二次側の標準電圧は、
R210Y(線間電圧)/121V(相電圧)－F182Y(線間電圧)/105V(相電圧)
となります。また、結線は図1の通りです。(一次側はΔ結線)

「ダイヘン」三相７線式変圧器の特長
1. 三相210V、単相105Vを同時に使用することができます。

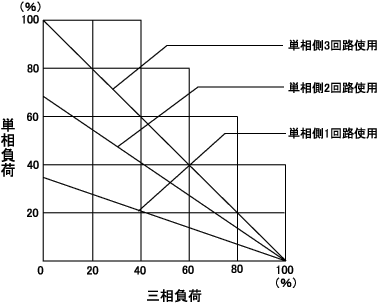

※負荷分担の詳細は下図を参照してください。
