搭載溶接法
- ●交流パルス/ウェーブパルス
- ●直流パルス/ウェーブパルス
- ●直流 (SUS MIG/MAG)
特徴
ダイヘン独自の交流パルス溶接法により
極薄板の高能率･高品質溶接を実現

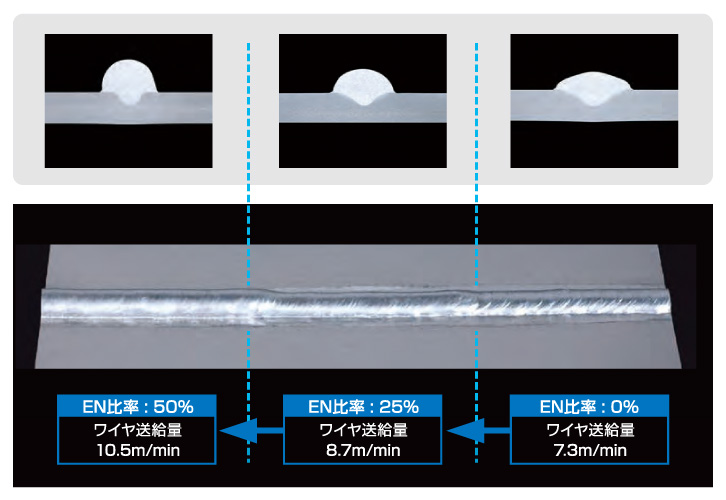

ワイヤマイナスの期間(EN比率)を変えることで、ワイヤの溶融量をコントロール可能！
ワークへの入熱を抑えながら溶着量を増やすことができ、極薄板溶接やギャップのある溶接など難しい溶接においても高品質な溶接が可能となります。
動画が表示されない方は「Cookie設定」をご確認いただき、ターゲティングCookieの取得を許可してください。

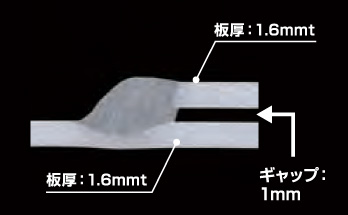

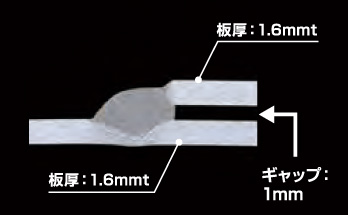

アルミ
薄板の溶け落ちを抑制しつつ、溶接ヒュームやスマットの少ない美しいビードを実現！
●溶接速度：60cm/min ●母材材質：A5052（硬質アルミ）
直流パルス
- 溶接電流：96A
- ワイヤ送給量：6.2m/min
- 溶接電圧：17.7V
交流パルス
- 溶接電流：85A
- ワイヤ送給量：6.2m/min
- 溶接電圧：17.8V
- EN比率：20%

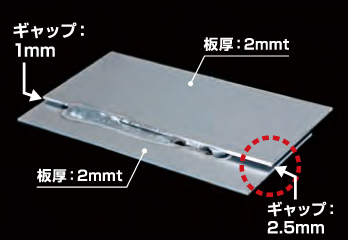

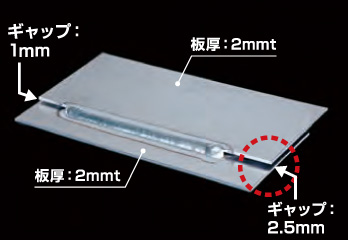

軟鋼
ギャップのある高速溶接でもカットや溶け落ちなどのない高品質で高能率な溶接が可能！
●溶接速度：150cm/min ●母材材質：SS400（ASTM A36、EN S275）
直流パルス
- 溶接電流：205A
- ワイヤ送給量：6.6m/min
- 溶接電圧：23.5V
交流パルス
- 溶接電流：270A
- ワイヤ送給量：9.9m/min
- 溶接電圧：27.5V
- EN比率：60%

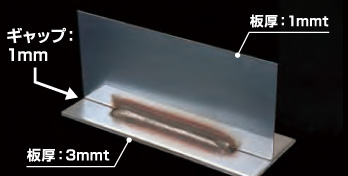

ステンレス
従来のSUSソリッド(オーステナイト系)に加え、SUSフェライトモードを搭載し、適用範囲拡大！
●溶接速度：70cm/min ●母材材質：SUS430（フェライト）
交流パルス
- 溶接電流：140A
- 溶接電圧：22V
- ワイヤ送給量：6.2m/min
- EN比率：70%
- ウェーブ周波数：20Hz
標準構成
| 溶接電源 | WB-W350 | |||
|---|---|---|---|---|
| 用途 | CO2/MAG 空冷 |
アルミMIG 空冷 |
アルミMIG 水冷 |
|
| ワイヤ送給装置 | CM-7403 | CMA-7403 | CMAW-7403 | |
| 溶接トーチ | BT3510-30 | BTA300-30 | BTAW400-30 | |
| パワーケーブル | 送給装置側 | BKPDT-6002 | ||
| 母材側 | BKPDT-6002 | |||
| ガス流量調整器 | D-BHN-2 (MAG/MIG) | |||
