真空バルブ式
負荷時タップ切換器
配電用から超高圧用までラインアップ
植物油（菜種油・パームヤシ油）にも対応
油中アーク式を真空バルブ式に変える
レトロフィット"が可能
特徴
優れた保守経済性を実現できます。
- ●絶縁油が汚損しないため、点検周期を20万回または20年まで延伸できます。
- ●活線浄油機が不要になります。
- ●機構部品を一切取り替えることなく、既設油中アーク式との完全レトロフィットが可能です。※1
※1：レトロフィットに対応する既設油中アーク式の器種はOTR2形、OTMRTⅢ10形のみとなります（2022年1月時点）
優れた絶縁･遮断･通電性能を確保できます。
- ●各電極には電界緩和を図り、絶縁性能を向上しています。
- ●切換開閉器の負荷開閉部には遮断性能に優れた真空バルブを採用しています。
- ●切換開閉器には、変圧器の保護を優先させた切換方式を採用しています。
定格及び性能

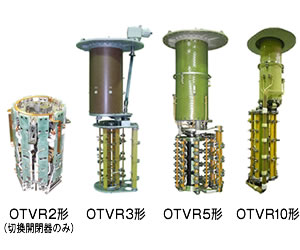

| OTVR2 | OTVR3 | OTVR5 | OTVR10 | ||
| 特長 |
|
|
|
|
|
| 適用 | 三相星形中性点切換 | 三相星形中性点切換 | 三相星形中性点切換 | 三相星形中性点切換 | |
| 絶縁強度 | 中性点：30号、70号、100号 | 中性点：70号、100号 | 中性点：70号、100号 | 中性点：70号、100号 | |
| ステップ電圧 | 700V | 1000V | 2600V | 2000V | |
| 通過電流 | 230A | 310A | 550A | 1200A | |
| ステップ容量 | 161kVA | 310kVA | 1430kVA | 2400kVA | |
| タップ点数 | - | 最大23点 | 最大35点 | 最大35点 | |
| 定格周波数 | 50／60Hz | 50／60Hz | 50／60Hz | 50／60Hz | |
| 機械的耐用切換回数 | 80万回 | 80万回 | 80万回 | 80万回 | |
| 電気的耐用切換回数 | 20万回 | 20万回 | 20万回 | 20万回 | |
| 過電流切換能力 | 150% | 150% | 150% | 150% | |
| 短時間 耐電流強度 |
熱的 | 2300A(実効値) 2秒間 | 3100A(実効値) 2秒間 | 5500A(実効値) 2秒間 | 12000A(実効値) 2秒間 |
| 機械的 | 2.55×2300A (初期波高値) |
2.55×3100A (初期波高値) |
2.55×5500A (初期波高値) |
2.55×12000A (初期波高値) |
|
| 耐油密 | - | 0.03MPa | 0.03MPa | 0.03MPa | |
| 適用電動操作機構 | - | MM-4形 | MM-4形 | MM-4形 | |
