デジタルサブマージアーク溶接用
ウェルディングモニタ
複数の溶接機のデータをPCで
一括モニタリング！
品質管理とトレーサビリティの
向上をサポートします
特徴

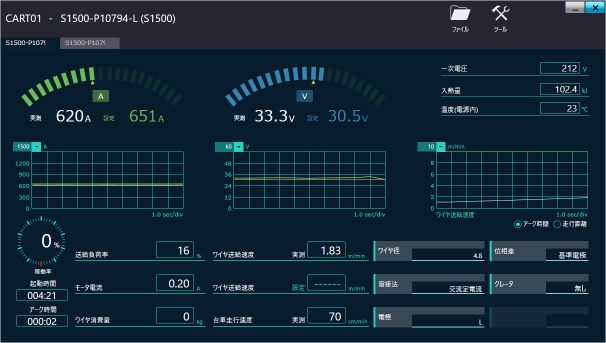

溶接状況のモニタリング
溶接状況のモニタリング
PC1台で最大25グループ（1グループ最大4台）の状態をモニタリングでき、溶接電源の稼働状態や電流、電圧、エラー等の情報をリアルタイムに確認することが可能です。
溶接結果の見える化で作業の効率化を支援

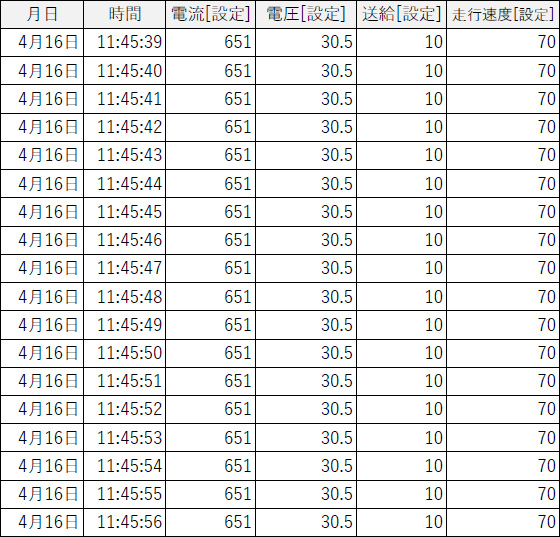

各種データログの自動保存
溶接条件や出力結果の各種データは溶接毎に自動保存され、
CSVで出力も可能。過去データも簡単に閲覧できるため、
トレーサビリティ確保に貢献します。
モニタリング可能なパラメータ
・溶接電流（設定／実測）・溶接電圧（設定／実測）・ワイヤ消費量・入熱量・位相差
・送給速度（設定／実測）、走行速度（設定／実測）・アーク時間・異常番号など
システム構成
標準構成
- ・溶接機用拡張ボードキット（E-2736）
- ・PCソフトウェア（K-7767）
お客様準備品
- ・イーサネット接続可能なPC
- ・イーサネット通信ハブ
- ・イーサネット通信ケーブル
- ・無線LANインターフェース（無線接続時）

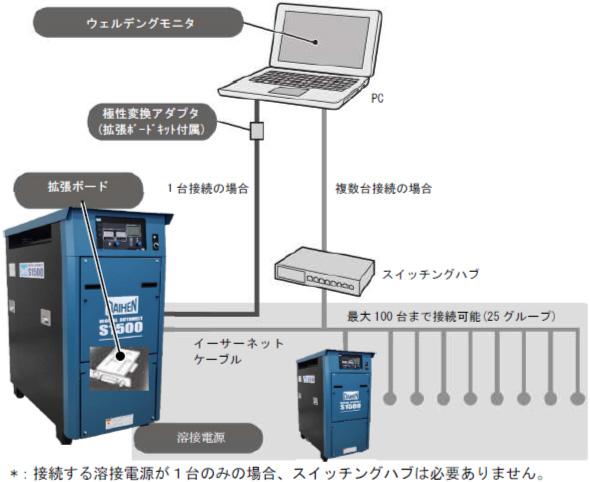

構成例（有線接続の場合）
