サブマージアーク溶接機

特徴

デジタルサブマージアーク溶接システム

• ●操作ボックスには大きなデジタルメータとLCDパネルを搭載、高い視認性と操作性を実現
• ●溶接条件は最大100件まで記憶・読み出し可能
• ●設置環境による出力のばらつきが生じず、テスト環境で調整した溶接条件が再現可能
• ●汎用的な交流定電流モードを含む６種類の溶接モードを搭載、様々な板厚や継手に対応
• ●溶接管理システムに対応、PCで稼働状況などをモニタリング可能

用途別で選ぶ、最適な一台

サブマージアーク溶接はフラックスでアークを覆うことでスパッタ発生を抑え、高効率·高品質な溶接が可能です。

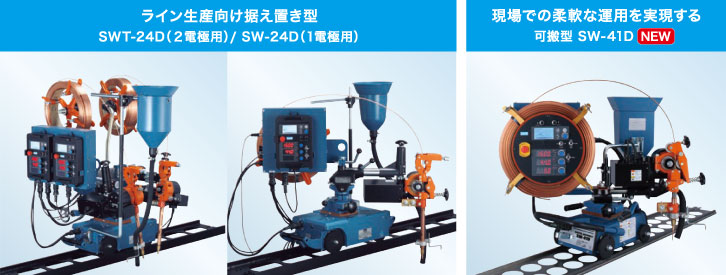

当社のサブマージシリーズは、自動機などへの接続に適した据え置き型（SWT-24D）と新たに現場での柔軟な運用を実現する可搬型（SW-41D）をラインアップ。用途や生産方式に応じて最適な機器を選択いただけます。

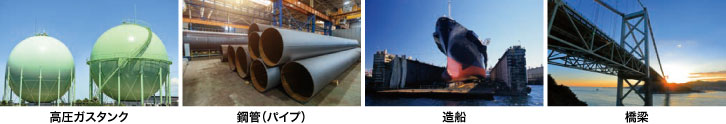

業種用途例

仕様

品名	サブマージアーク溶接用電源
形式	WB-S1500
定格出力	交流	直流
	1500A(矩形波) 1200A(正弦波)	1500A
定格入力電圧	200/220V(50/60Hz共用)
相数	三相
定格入力	86.0VA(72.8kW)	83.6kVA(78.8kW)
定格使用率	100%
定格負荷電圧	44V
外形寸法 (W×D×H)	614×1138×1260mm (アイボルト含まず)
質量	323kg

品名	2電極 (SWT-24D)	単電極 (SW-41D)	2電極 (SWT-24D) 単電極 (SW-24D)
適用ワイヤ径 ※	(2.4)、(3.2)、4.0、(4.8)、(6.4) mmφ
ワイヤ送給モータ	DCサーボモータ
ワイヤ送給速度	セミダブル：最大310cm(標準）
ワイヤリール	スポーク形12.5kg、25kg巻ワイヤ使用
質量	118kg(UCT-14D含む)	54kg(UC-14D含む)
ホッパ容量	12ℓ	6ℓ
適合制御装置	UCT-14D	UC-14D
適合キャリジ	CR-64D
キャリジ走行速度	出荷時のギヤ配列：10～150cm/分
	上下ギヤ組み換え：50～500cm/分
適合溶接電源	WB-S1500

※（ ）は別売品が必要です。

品名	単電極 (SW-41D)	単電極 (SW-41D)
適用ワイヤ径 ※	(2.4)、(3.2)、4.0、(4.8)、(6.4) mmφ
ワイヤ送給モータ	DCサーボモータ
ワイヤ送給速度	セミダブル：最大310cm(標準）
ワイヤリール	スポーク形12.5kg、25kg巻ワイヤ使用
質量	55kg(制御装置・キャリジ一体型)
ホッパ容量	6ℓ
キャリジ走行速度	10～100cm/分
適合溶接電源	WB-S1500

※（ ）は別売品が必要です。
