Welbee Inverter P350LⅡ・P500LⅡ
デジタルインバータ制御式パルス MAG/MIG・CO2/MAG/MIG自動溶接機
あらゆる溶接シーンで最高の溶接を実現するWelbeeシリーズ最新モデル！
搭載溶接法
- ●直流パルス/ウェーブパルス
- ●CBT－EX(直流低スパッタ)
- ●直流(CO2/MAG/MIG)
- ●MS-MIG
- ●直流手溶接
- ●直流TIG(タッチスタート)
特徴
直流パルス/ウェーブパルス
Welbeeによる高品質なパルス溶接
磨きあげたWelbeeのパルス溶接が鉄・ステンレス・アルミ
すべての材質で最高の溶接を可能にします
軟鋼
スパッタが少なく、均一でビード端の揃った美しい溶接結果が誰でもかんたんに得られます。
溶接条件
- ●溶接電流：115A
- ●溶接電圧：23.1V
- ●板厚：2.3mm
- ●ワイヤ径：φ1.2mm
- ●溶接速度：60cm/min
- ●シールドガス：
80%Ar+20%CO2
ステンレス
確実な溶滴移行で粘性の高いステンレスワイヤでも良好なビードが得られます。
溶接条件
- ●溶接電流：115A
- ●溶接電圧：21.0V
- ●板厚：2.0mm
- ●ワイヤ径：φ1.2mm
- ●溶接速度：60cm/min
- ●シールドガス：98%Ar+2％O2
アルミ
細かいチリ状のスパッタ発生を抑制し、美しいビードが得られます。
溶接条件
- ●溶接電流：55A
- ●溶接電圧：18.5V
- ●板厚：2.0mm
- ●ワイヤ：硬質アルミ φ1.2mm
- ●溶接速度：35cm/min
- ●シールドガス：100％Ar
AIが導く最適な溶接 スマートパルス NEW
高速溶接の場合、アンダーカット抑制のため一般的に設定電圧を下げますが、スパッタが増加し母材への付着や溶着金属の減少が課題でした。
スマートパルスでは、独自開発したルールべースに従いスパッタ発生状況を予測し、パルス波形を最適な形へ自動で調整することで、スパッタ抑制をサポートします。

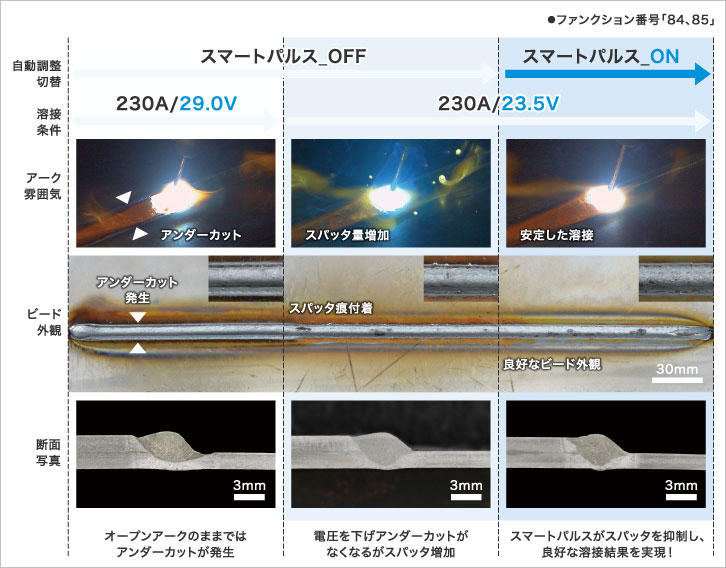

■スマートパルスによる高速溶接比較
スマートパルス紹介動画
動画が表示されない方は「Cookie設定」をご確認いただき、ターゲティングCookieの取得を許可してください。

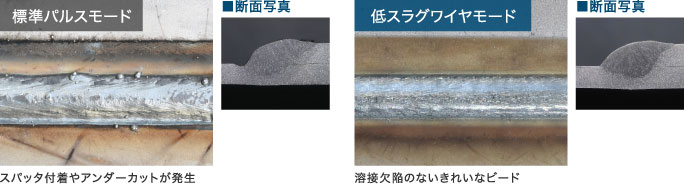

オプション低スラグワイヤをサポート！NEW
Si含有量が少ない低スラグ用ワイヤは、高速溶接時にアークが不安定になりやすく、ビードの蛇行やアンダーカット、大粒のスパッタ付着など課題が多くあります。
低スラグワイヤに特化した本モードが、これらを解決！
高速溶接でも溶接欠陥の無いビードで、高効率な溶接を実現します。
溶接条件
- ●溶接電流：270A
- ●溶接電圧：27.8V
- ●母材：亜鉛めっき鋼板 45g/m², 2.3mm
- ●ワイヤ径：φ1.2mm
- ●溶接速度：130cm/min
- ●シールドガス：80%Ar+20%CO2
MS-MIG
中厚板のアルミ溶接で抜群の安定性を実現 NEW
アルミニウム溶接の中高電流域はアークが不安定になりやすく、ビードの蛇行や溶込み不良などの課題があります。ダイヘン独自のMS-MIGは外乱に強く、溶接電流を一定に保ちます。中高電流域でも安定したアークで、美しいビードと安定した溶込みを実現します。
溶接条件
- ●溶接電流：280A
- ●板厚：10mm
- ●ワイヤ：硬質アルミ φ1.6mm
- ●溶接速度：40cm/min
- ●シールドガス：100%Ar
CBT-EX（直流低スパッタ）
Controlled Bridge Transfer‐Expanded
Welbeeの精密制御がスパッタ除去フリーへ
低電流から中高電流域まで、発生するスパッタを最大80%低減！！
母材に付着するスパッタが減るため、スパッタ除去にかかる時間を短縮。作業効率向上に貢献します。
| 溶接法 | 溶接中のスパッタ比較 | 除去作業を要する大粒のスパッタ （0.5mm以上） |
|---|---|---|
| CO2溶接 |  |
 |
| WelbeeⅡ CBT-EX |  |
 |
溶接条件
- ●溶接電流：200A
- ●溶接速度：50cm/min
- ●ワイヤ径：φ1.2mm
- ●シールドガス：CO2
- ●溶接時間：2.5分

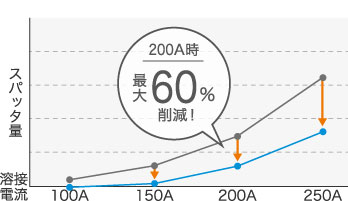

CO2溶接
CO2溶接でもMAG溶接並みの低スパッタを実現

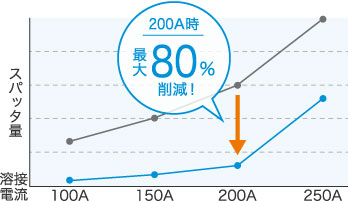

MIG溶接
MAG溶接でもさらに極限までスパッタ低減
標準構成
| 溶接電源 | WB-P352L | ||||
|---|---|---|---|---|---|
| 用途 | CO2/MAG 空冷 |
CBT-EX (直流低スパッタ) |
アルミMIG 空冷 |
アルミMIG 水冷 |
|
| ワイヤ送給装置 | CM-7403 | CMA-7403 | CMAW-7403 | ||
| 溶接トーチ | BT3510-30 | BT3510V-30 ※ | BTA300-30 | BTAW400-30 | |
| パワー ケーブル |
送給装置側 | BKPDT-6002 | |||
| 母材側 | BKPDT-6002 | ||||
| ガス流量調整器 | D-BHN-2 (MAG/MIG)、FCR-226 (CO2/MAG/Ar ヒータ付) | ||||
| 溶接電源 | WB-P502L | |||||
|---|---|---|---|---|---|---|
| 用途 | CO2/MAG 空冷 |
CBT-EX (直流低スパッタ) |
CO2/MAG 水冷 |
アルミMIG 空冷 |
アルミMIG 水冷 |
|
| ワイヤ送給装置 | CM-7403 | CMW-7403 | CMA-7403 | CMAW-7403 | ||
| 溶接トーチ | BT5000-30 | BT3510V-30 ※ | BTW500-30 | BTA300-30 | BTAW500-30 | |
| パワー ケーブル |
送給装置側 | BKPT-6002 | ||||
| 母材側 | BKPT-6002 | |||||
| ガス流量調整器 | D-BHN-2 (MAG/MIG)、FCR-226 (CO2/MAG/Ar ヒータ付) | |||||
※CBT-EXをご使用する際は、送給装置(CM-7403,CMW-7403)に電圧検出アダプタ(K5952E00)を取付けてください。
