Welbee Inverter M500GSⅡ
デジタルインバータ制御式
多目的自動溶接機
ガウジングとセルフシールド溶接を
併せ持つ1台4役の多機能最新モデル
搭載溶接法
- ●直流(CO2/MAG/MIG)
- ●直流ガウジング
- ●セルフシールド
- ●直流手溶接
- ●直流TIG(タッチスタート)
特徴
直流溶接
低電流から高電流までのあらゆるシーンで高品質な溶接を実現
半自動から自動機まで幅広い範囲で高い溶接性能を発揮。突出し長さの変化や高速溶接でもアーク長の変化が少なく、均一なビード外観を実現します。

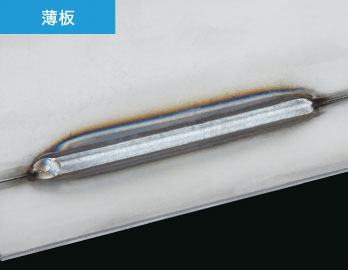

スパッタの少ない均一で美しいビード
溶接条件
- ●溶接電流：120A
- ●溶接電圧：16.9V
- ●板厚：1.6mm
- ●ワイヤ径：φ0.9mm
- ●溶接速度：45cm/min
- ●シールドガス：MAG

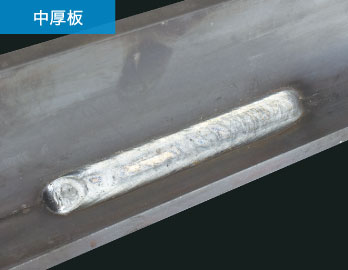

高電流域でも安定したアークがフラットなビードを実現
溶接条件
- ●溶接電流：300A
- ●溶接電圧：35.0V
- ●板厚：9.0mm
- ●ワイヤ：軟鋼フラックスコアードφ1.2mm
- ●溶接速度：35cm/min
- ●シールドガス：CO2
利便性と安定性を実現する延長モード
アークが不安定になりやすいパワーケーブル延長時に使用することで外乱による影響を最小限に留め、安定した溶接が行えます。
| 標準モード | 延長モード | |
|---|---|---|
| ケーブル長 40m |  |
 |
溶接条件
- ●溶接電流：250A
- ●溶接電圧：29.0V
- ●板厚：6.0mm
- ●ワイヤ径：φ1.2mm
- ●溶接速度：40cm/min
- ●シールドガス：CO2
ファンクション正極性（ワイヤマイナス）モードNEW
ファンクション番号「38」を設定することで、正極性（パワーケーブルのプラス・マイナスを逆に接続した状態）で溶接が行えます。
亜鉛めっき鋼板の溶接などで使用する正極性専用ワイヤも簡単にお使いいただけます。
直流ガウジング 電撃低減機能内蔵
溶接裏はつり、ビードはつり、溶接欠陥部のはつり作業をサポート
最大500Aの出力で、φ5〜9.5mmまでのガウジング棒を使用でき、厚板でのガウジング作業に対応可能です。
高出力のガウジングにおいても安定した性能を発揮します。
安定した電流出力により効率の良いはつり作業が可能
500Aまで出力でき、はつり深さの調整が簡単
溶接条件
- ●DC500A
- ●φ9.5mm

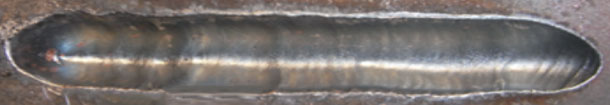

エグレのないスムーズなガウジングスタート部
溶接条件
- ●DC300A
- ●φ5mm
セルフシールド
優れた耐風性能により、建築・橋梁・鋼管杭の屋外現場溶接に最適

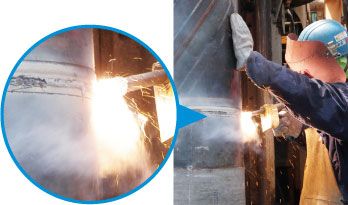

■鋼管杭端板の溶接

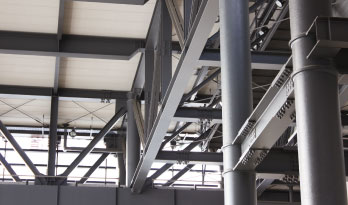

■建築・橋梁業界向けの溶接
屋外におけるセルフシールド溶接の強み

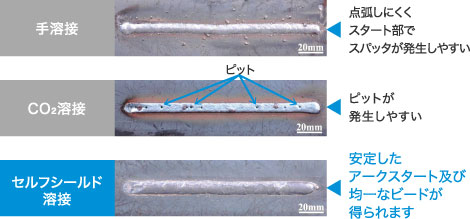

風速5m/sで溶接した結果
溶接条件
手溶接
- ●溶接電流：120A
- ●溶接速度：20cm/min
- ●棒径：φ3.2mm、E4303
CO2溶接及びセルフシールド溶接
- ●溶接電流：200A
- ●溶接速度：40cm/min
- ●ワイヤ径：φ1.2mm（CO2）
- ●φ1.6mm（セルフシールド）
深溶込みモードを搭載
通常モードと比較して、より深い溶込みが得られます。
| 通常モード | 深溶込み機能 |
|---|---|
|
|
溶接条件
- ●母材：軟鋼
- ●溶接電流：250A
- ●板厚：2.3mm
- ●溶接電圧：20V
- ●溶接継手：重ね溶接
- ●溶接速度：80cm/min
セルフシールド溶接のご紹介
動画が表示されない方は「Cookie設定」をご確認いただき、ターゲティングCookieの取得を許可してください。
標準構成
| 溶接電源 | WB-M502GS | ||
|---|---|---|---|
| 用途 | CO2/MAG 空冷 |
セルフシールド | |
| ワイヤ送給装置 | CM-7403 | CMN-7402 | |
| 溶接トーチ | BT5000-30 | WTNJ3510-SD | |
| パワーケーブル | 送給装置側 | BKPT-6002 | |
| 母材側 | BKPT-6002 | ||
| ガス流量調整器 | AU-888(CO2)、D-BHN-2 (MAG/MIG)、 FCR-226 (CO2/MAG/Ar ヒータ付) |
- | |
