インバータオート CPDE350・500G

インバータ制御式CO2/MAG自動溶接機
環境負荷を抑えた省エネモデルで
サイリスタ機から次のステージへ

インバータオート CPDE350・500G

サイリスタ機からの電気代・CO2削減量

特徴

高い省エネ性能

環境への配慮がコストを抑える

パワーアップした省エネ性能でコストをさらに低減

溶接時の電力消費効率を高めることで、高い省エネ性能を実現しました。
これによりサイリスタ機と比べ大幅にランニングコストを抑えることができます。

詳しい計算はこちらから

1台あたり年間 CO2排出量860kg
電気代3.3万円削減
CO2排出量2260kg
電気代8.7万円削減
使用機種 350A サイリスタ機 CPDE350 500A サイリスタ機 CPDE500G
消費電力 溶接中 9.44kW 7.89kW 19.6kW 15.9kW
待機中 0.4kW 0.03kW 0.63kW 0.03kW
年間消費電力 約8,490 kWh 約6,670 kWh 約22,658 kWh 約17,842 kWh
年間電気代 約152,820円 約120,060円 約407,840円 約321,160円
使用想定条件
  • ●溶接電流:250A
  • ●稼働日数:280日
  • ●溶接時間:3h/日(8h)
  • ●電力料金:18円/kWh
  • ●溶接電流:400A
  • ●稼働日数:280日
  • ●溶接時間:4h/日(8h)
  • ●電力料金:18円/kWh
  • 数値は目安であり、保証値ではありません。お客様の使用状況・環境により値は変化します。
  • 溶接時の消費電力は平均実測値となります。省エネ回路の動作は考慮せずに算出しています。
  • CO2排出量の排出係数は「電気事業者別排出係数一覧 令和3年提出用 (環境省)」に記載される代替値0.47(kg-CO2/kWh)を使用しております。排出係数はお使いの電力会社などにより異なります。

優れたワイヤ送給性能

パワフルなワイヤ送給をもっと使いやすく

軽量設計

ワイヤ送給装置

4ロール送給方式でありながら、本体質量10kgと軽量なため、送給装置の移動負担を軽減できます。

2駆2従の4ロール送給方式を標準装備

ワイヤ送給装置

1駆1従の2ロール送給方式に比べて送給力が1.5倍に向上し、トーチケーブル長が6mでも安定した溶接が行えます。
ワイヤの座屈などトラブルも減少し、安定した溶接品質を担保します。

細径ワイヤの溶着量が大幅に向上

最大ワイヤ送給速度が22m/分となり、サイリスタ機標準の送給装置と比べ最大45%溶着量が増加します。

使用機種 ワイヤ送給速度 溶接電流 溶接量
500Aサイリスタ機 15m/分 330A 125g/分
CPDE 500G 22m/分 420A 186g/分
  • ワイヤ:軟鋼ソリッド 1.2mm、シールドガス:CO2の場合

エンコーダフィードバック方式の高精度送給

電圧変動耐性はもちろんのこと、周囲温度など外乱による影響を抑えることで高精度なワイヤ送給を実現。
溶接品質の安定化に大きく貢献します。

ワイヤ送給変動率

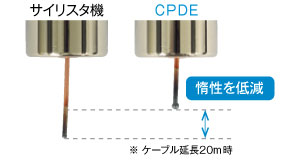

アーク終了時にワイヤ送給の惰性の影響も抑えられ、小気味の良い効率的なタック溶接が可能です。

ワイヤ送給の惰性

インバータ制御による高い溶接性

ストレスや工程を減らし溶接を楽しむ

ストレスフリーで使いやすい溶接

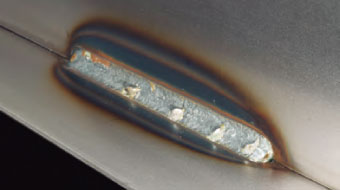

スタート時にワイヤがはじけるスタート失敗やスタート直後のアークの不安定さなどを解消。
手振れなどによる外乱にも強く、安定したアークがフラットなビードを実現します。

ビード
  • ・溶接電流/電圧:100A/19.5V
  • ・シールドガス:CO2
  • ・母材:軟鋼、2.3mmt
  • ・ワイヤ径:1.2mmφ
  • ・継手:T字隅肉

大粒スパッタの付着が大幅に減少

面倒なスパッタ除去工程を大幅に削減し、効率的な溶接をサポートします。
また、スパッタが減ることにより溶接現場の清掃負荷も軽減できます。

サイリスタ機
サイリスタ機
CPDE 350
CPDE 350
  • ・溶接電流/電圧:120A/20V
  • ・シールドガス:CO2
  • ・ワイヤ径:1.2mmφ

視認性に優れたデジタルパネル

わかりやすさで、使いやすく

扱いやすいデザインを採用

大きなデジタルメータにシンプルな操作パネルで、高い視認性と操作性を実現しました。 デジタル調整による溶接条件の高い再現性が溶接品質の安定化に貢献します。
内部機能とエラー項目を一目で確認でき、機能の設定や万が一のトラブル解消にかかる時間を短縮できます。

デジタルパネル

場所を選ばない小型軽量モデル

サイリスタ機と比べ質量が100kg以上軽く、最大62%減少します。 体積は最大52%減少し溶接電源の設置や移動など、スペースを気にせずスムーズに行えます。

サイズ

厚板加工で活躍するCPDE 500G

厚板溶接で抜群の安定性

高電流域の溶接においても大きな溶融プールが安定し、高い操作性を実現します。
開先の奥深くでもアークが安定するため、溶込みを確保。
溶接作業の効率化に貢献します。

  • ・母材:軟鋼、19mmt (V開先70度)
  • ・ルートギャップ:4mm
  • ・シールドガス:CO2
  • ・ワイヤ径:1.2mm
  • ・溶接電流/電圧
     初層~3層(1~3パス):340A/37V
     最終層(4~5パス):230A/25V
  • ※初層のみストレート、
     2層目以降ウィービング

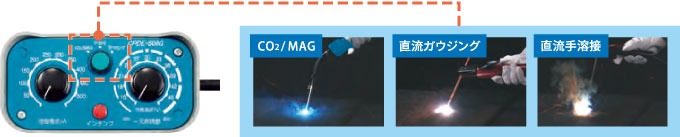

1台3役の多機能溶接機

CO2/MAG、ガウジング、手溶接の切替えがリモコンで可能なため、溶接法の設定変更で溶接機まで戻る手間を省くことができます。

標準構成

溶接電源 CPDE-350 CPDE-500G
ワイヤ送給装置 CMK-7403 CMK-7403
溶接トーチ BT3500-30 BT3510-30 BT5000-30
パワーケーブル 送給装置側 BKPT-3802 BKPT-6002
母材側 BKPT-3802 BKPT-6002
ガス流量調整器 AU-888 (CO2/MAG) FCR-226 (CO2/MAG/Ar ヒータ付)
