Auf der Vorreiterrolle der
drahtlosen Energieübertragung
Die umfangreichste Lösung für
das drahtlose Laden von AGVs
Sind die fahrerlosen Transportfahrzeuge in ihrer Produktion bereit
für vollautomatisches 24-Stunden-Laden?
-
Typ AMagnetresonanzsystem
*Drahtloses Laden wird ohne Effizienzverlust gewährleistet - selbst mit einem Spulenabstand von mehreren Zentimetern. Das ist der Vorteil einer flexiblen Ausrichtung. Darüber hinaus ist die Magnetfeld-Resonanztechnik perfekt für die industriellen Bedürfnisse geeignet, große Mengen elektrischer Energie zu übertragen. Flexible
Ausrichtung*HOCH Sicherheit HOCH Stückpreis HOCH Installations-
kostenNIEDRIG Betriebs-
kostenNIEDRIG -
Typ BElektromagnetisches Induktionssystem
*Ein Spulenabstand von mehr als 1cm führt zu einem Ladefehler und kann die Ausrichtung so komplex gestalten, dass sich Betriebskosten unerwartet erhöhen. Flexible
Ausrichtung*NIEDRIG Sicherheit HOCH Stückpreis HOCH Installations-
kostenHOCH Betriebs-
kostenHOCH -

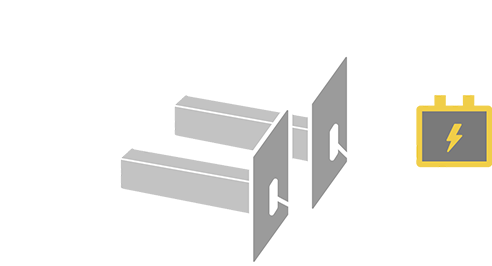

Typ CKontaktladesystem
*Ein direkter Ladekontakt wird benötigt. Dieser kann sowohl zu einem Maschinenverschleiß als auch zu hohen Betriebs- und Wartungskosten führen. Flexible
Ausrichtung*NIEDRIG Sicherheit NIEDRIG Stückpreis NIEDRIG Installations-
kostenHOCH Betriebs-
kostenHOCH
Weltweit der erste Typ A (Magnetisches Resonanzsystem) und das praktischste kabellose Ladesystem für industrielle
Zwecke.
- 100%lige Ladegarantie
- Maximale 86%ige
Systemeffizienz - Klare Ausrichtung zum ROI
- Unvergleichbare
Ladegeschwindigkeit - Ermöglicht den 24-Stunden
Betrieb
*ab Oktober 2017
Die Revolution in
der Ladesystemtechnik
- Japanische Technologie gewährleistet einen 100%igen Ladeerfolg
- Magnetresonanztechnik erlaubt die energetische Fernfeldübertragung*
*DAIHEN ist offiziell WiTricity-lizensiert
Kombiniert man die Kompetenzen des elektrischen Energiespezialisten DAIHEN mit dem patentierten Prinzip der resonant-induktiven Kopplung, so bietet D-Broad für den Bereich der Energiezuführungssysteme einen enormen Aktionsradius. Es ermöglicht das drahtlose Laden bei einem Abstand von bis zu 40mm, ideal für fahrerlose Transportsysteme, deren Ladeabstand nicht mehr als 10mm beträgt. D-Broad gewährleistet den 100%igen Ladeerfolg, der damit den Ausfall der AGVs ausschließt. Bis jetzt gibt es von Kundenseite nicht eine Meldung über Ladungsausfälle.
Einzigartige Sicherheit
und Produktivität
- Macht den 24-Stunden-Einsatz ohne Personalaufwand möglich
- Hochgeschwindigkeitsladen von max. 60A*
- Einfache Installation an bestehende AGVs
*durch Benutzung eines zusätzlichen Kondensators

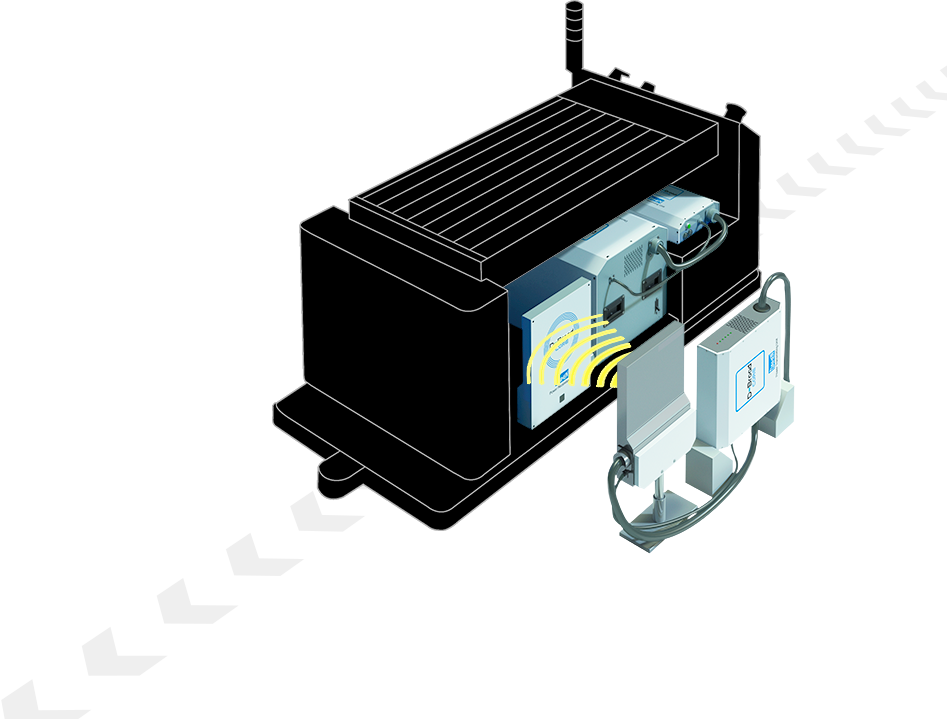

Durch einfache Implementierung unserer Technologie in die AGVs sowie der Installation einer Ladestation in deren Haltestellen, ist die Anschaffung eines speziellen AGVs nicht nötig. Die Adaption unserer Kondensatoreinheit ermöglicht eine Hochgeschwindigkeitsübertragung des Stroms. Durch Installation der Ladespulen am Ort der Be- und Entladung, kann ein nahtloser Ladevorgang gewährleistet werden. Das tägliche Aufladen oder das Austauschen der Batterien gehören dann der Vergangenheit an, wie auch elektrische Schocks bei Wartungsarbeiten.
Klare Ausrichtung zum ROIKlare Ausrichtungzum ROI
- Möglicher ROI in 2 Jahren*
* unter Berücksichtigung einer Lösung mit drahtlosem Laden & Kondensator
* Aktuelles Beispiel eines großen japanischen Automobilproduzenten
Erstinvestition und jährlich laufende Kosten variieren erheblich bei der Kombination von Ladesystemen und Energiespeichereinheiten.
Rahmenbedingungen für eine geschätzte Auslastung:
9 große AGVs (drahtgebundenes Laden mit Batteriewechsel) kosten $26.500
Betriebszeit: in 8 Stunden sind drei Wechsel beinhaltet
Anzahl der Energieübertragungseinheiten: 4 Sets/9 Einheiten
Mit DAIHEN’s System für die drahtlose Energieübertragung der AGVs (inklusive der Nutzung einer Abnehmerspule als Energiespeichereinheit) ist die Abschreibung innerhalb von zwei Jahren garantiert.
Erzielt pure
Kostenreduzierung
- Reduziert energiebezogene Kosten in der Fertigung und Lagerhaltung
- Industrieweit die höchste Effizienz für drahtloses Laden
- Innovativer und nachhaltiger als kabelgebundene Lösungen
In der Entwicklung hat DAIHEN Verbesserungen in der Energieübertragung erzielt, die sich in der steigenden Ladeeffizienz von unter 50% auf über 86% beläuft. Trotz einiger Positionierungslücken wurde die Ladeeffizienz von 86% gehalten.
Durch Nutzung einer Kondensatoreinheit als Energiespeicher, lassen sich die Energieverluste um 26% reduzieren. Es gab auch Anwendungsfälle, in denen eine jährliche Energieeinsparung und CO2-Verluste um bis zu 60% erreicht wurden.
TECHNOLOGIE & NETZWERK
Warum DAIHEN?
Der japanische Elektronikkonzern DAIHEN wurde 1919 gegründet und leistet seitdem stetig einen wichtigen Beitrag für die produzierende Industrie weltweit. Er ist das einzige Unternehmen, das mit den Top 10 der japanischen Elektroindustrie Geschäfte pflegt. Insbesondere im Industriesegment der Schweißrobotik hat es DAIHEN geschafft, eine weltweite Spitzenposition zu halten und sich zudem im japanischen Markt für Umformung und Schweißen erfolgreich zu positionieren. DAIHEN hat es sich zur Aufgabe gemacht, nicht nur einfach Produkte zu verkaufen - Ziel ist es, die Arbeitsabläufe der Kunden zu revolutionieren. Über die Jahre hat sich das Netz des Konzerns ausgedehnt und heute nutzen globale Großhersteller die Produkte und Dienstleistungen von DAIHEN.
VISION
Visionen
Wirklichkeit
werden lassen
Wireless Power Transfer System Div.
General Manager
YOSHINORI TSURUDA
DAIHEN hat als Pionier die erste kabellose Energieübertragung für industrielle Zwecke auf Basis der Magnetresonanz entwickelt, die weltweit moderne Fertigungsstrukturen beflügeln wird. Seit April 2016 bestätigen die bisherigen AGV-Applikationen der Kunden unsere Entwicklungsziele mit den drahtlosen Ladekonzepten. Die Erweiterung der industriellen Bandbreite für das „Laden ohne Kabel“ sind die nächsten Schritte – inklusive den Fahrzeugbedürfnissen in der E-Mobilität.
Konzeptstudie für elektrische Fahrzeuge
REFERENZ
Produktionsstätten nacheinander umgestalten

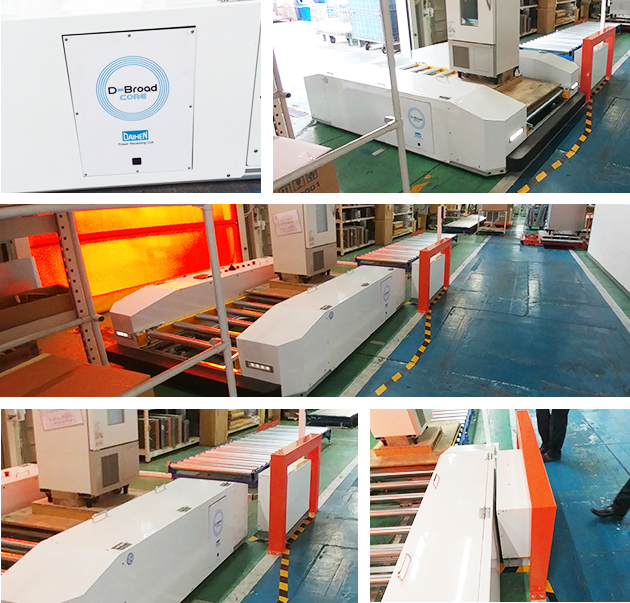

“Wir sind mehr als zufrieden, dass wir zwei Typen (Core und Slim) der DAIHEN D-Broad in unsere Fertigung in Okayama installiert haben. Dem Ziel, sowohl die Produktionskapazität als auch den Automatisierungsgrad zu erhöhen, kamen wir dadurch näher. Mit der Integration der Kondensatoreinheit als Energiespeicher haben wir höchste Effizienz und das High-Speed-Laden im Betrieb der AGV´s erreicht. Dazu kam der Fakt, dass die täglichen, manuellen Ladeprozesse entfallen und uns die Wechsel von unbrauchbaren Bleibatterien erspart bleiben.
Die Nutzung von D-Broad half uns, gerade im Hinblick auf die Factory Automation und der verbesserten Produktivität, unsere Ziele zu erreichen mit dem zusätzlichen Bonus umweltfreundlich zu agieren.“
Commercial Refrigerator Business Fukushima Industries Corp. Okayama Factory Industrial Science Department

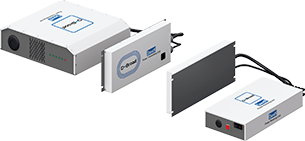

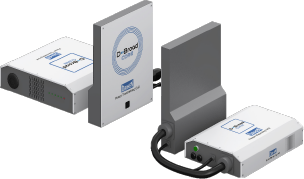

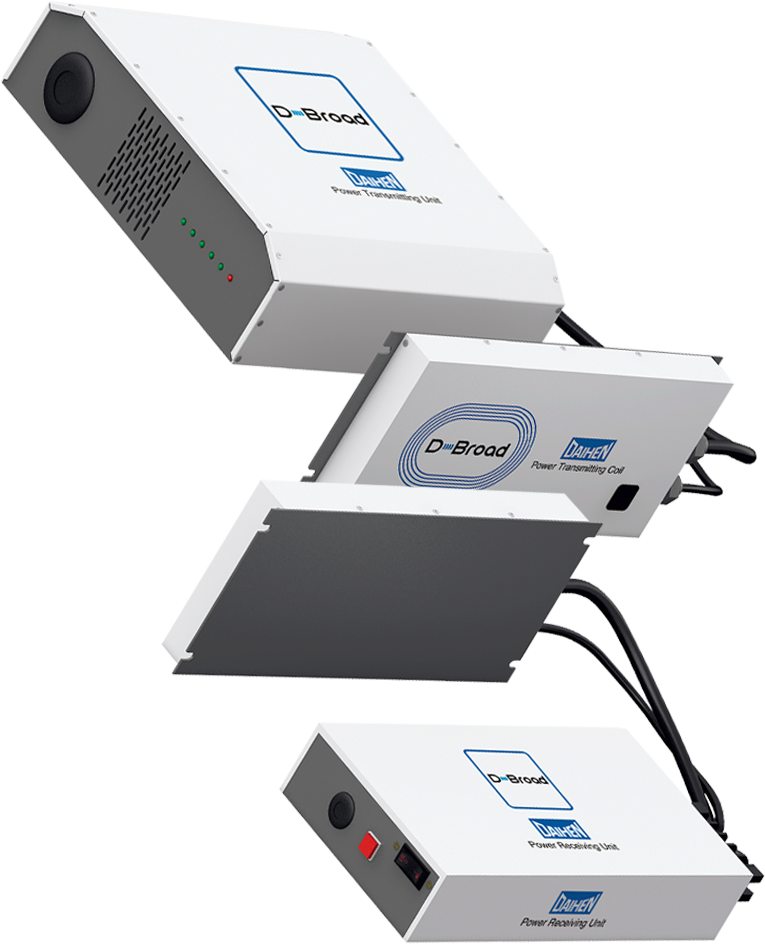

Unsere Produktlinien
-
EigenschaftenEnergieübertragende Einheit Phasen:: 3, 50/60 Hz, 200/220 V ± 10 %, 4kW Leistung Empfangseinheit 12 bis 57 V, Maximum 60 A Energieübertragende Einheit Äußere Abmessungen
(BxTxH)343×421×130 mm
(ohne hervorstehende Teile)Gewicht 7.5 kg Leistung Empfangseinheit Äußere Abmessungen
(BxTxH)261×354×80 mm
(ohne hervorstehende Teile)Gewicht 4 kg Energieübertragende
SpuleneinheitÄußere Abmessungen
(BxTxH)290×66×396 mm
(ohne hervorstehende Teile)Gewicht 3 kg Leistungempfangende
SpuleneinheitÄußere Abmessungen
(BxTxH)290×66×396 mm
(ohne hervorstehende Teile)Gewicht 3 kg Äußere Abmessungen
(BxTxH)
(ohne hervorstehende Teile)Gewicht Energieübertragende Einheit 343×421×130 mm 7.5 kg Leistung Empfangseinheit 261×354×80 mm 4 kg Energieübertragende
Spuleneinheit290×66×396 mm 3 kg Leistungempfangende
Spuleneinheit290×66×396 mm 3 kg -
EigenschaftenEnergieübertragende Einheit Phasen:: 3, 50/60 Hz, 200/220 V ± 10 %, 2kW Leistung Empfangseinheit 12 bis 60 V, Maximum 30 A Energieübertragende Einheit Äußere Abmessungen
(BxTxH)343×421×130 mm
(ohne hervorstehende Teile)Gewicht 7.5 kg Leistung Empfangseinheit Äußere Abmessungen
(BxTxH)355×183×50 mm
(ohne hervorstehende Teile)Gewicht 2.5 kg Energieübertragende
SpuleneinheitÄußere Abmessungen
(BxTxH)380×38×150 mm
(ohne hervorstehende Teile)Gewicht 3.7 kg Leistungempfangende
SpuleneinheitÄußere Abmessungen
(BxTxH)380×38×150 mm
(ohne hervorstehende Teile)Gewicht 3.6 kg Äußere Abmessungen
(BxTxH)
(ohne hervorstehende Teile)Gewicht Energieübertragende Einheit 343×421×130 mm 7.5 kg Leistung Empfangseinheit 355×183×50 mm 2.5 kg Energieübertragende
Spuleneinheit380×38×150 mm 3.7 kg Leistungempfangende
Spuleneinheit380×38×150 mm 3.6 kg -
Eigenschaften
Energieübertragende Einheit Phasen:: 1, 50/60 Hz, 200/220 V ± 10 %, 1.3kW Leistung Empfangseinheit 12 bis 30 V, Maximum 20 A Energieübertragende Einheit Äußere Abmessungen
(BxTxH)340×230×150 mm
(ohne hervorstehende Teile)Gewicht 8 kg Leistung Empfangseinheit Äußere Abmessungen
(BxTxH)145×135×80 mm
(ohne hervorstehende Teile)Gewicht 1.6 kg Energieübertragende
SpuleneinheitÄußere Abmessungen
(BxTxH)230×45×155 mm
(ohne hervorstehende Teile)Gewicht 2 kg Leistungempfangende
SpuleneinheitÄußere Abmessungen
(BxTxH)210×45×155 mm
(ohne hervorstehende Teile)Gewicht 1.5 kg Äußere Abmessungen
(BxTxH)
(ohne hervorstehende Teile)Gewicht Energieübertragende Einheit 340×230×150 mm 8 kg Leistung Empfangseinheit 145×135×80 mm 1.6 kg Energieübertragende
Spuleneinheit230×45×155 mm 2 kg Leistungempfangende
Spuleneinheit210×45×155 mm 1.5 kg
