Welbee ウェルディングモニタ
複数の溶接機の膨大なデータを
PCで一括モニタリング！
品質管理とトレーサビリティの
向上をサポートします
特徴

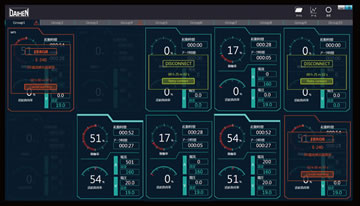

イーサネット接続による
溶接機の一括モニタリング
最大100台まで溶接機を接続でき、PCで一括管理が可能です。各溶接機の稼働状況もリアルタイムで確認でき、エラー情報も一目で分かります。

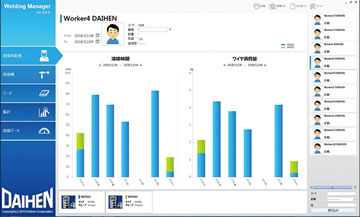

溶接結果の見える化で
作業の効率化を支援
集めた溶接データを「溶接者」「ワーク」「溶接機」毎に整理し、溶接結果の見える化をサポートします。

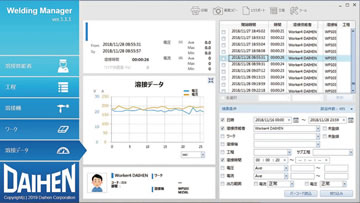

品質管理と万が一の
トラブルシュートを強力支援
溶接結果のデータベース化が可能で、トレーサビリティを確保できます。測定した電流・電圧は自動でグラフ化され、結果をすぐに確認できます。
モニタリング可能なパラメータ
- ●溶接電流（設定）
- ●溶接電圧（設定）
- ●溶接電流（実測）
- ●溶接電圧（実測）
- ●送給速度（実測）
- ●起動信号
- ●一次側入力電圧
- ●モータ電流など
詳細は取扱説明書をご覧ください
システム構成
| 標準構成 | Welbee The Short Arc WB-M350S |
WelbeeⅠ･Ⅱ ※1 (Welbee The Short Arcを除く) |
|---|---|---|
| 溶接電源用拡張ボードキット ※2 | E-2746 | E-2648 |
| ウェルディングモニタソフトウェア ※3 | K-7496 (受注生産品) | |
| ウェルディングマネージャソフトウェア ※4 | K-7558 (受注生産品) | |
| お客様準備品 | イーサネット接続可能なPC |
|---|---|
| イーサネット通信ハブ | |
| イーサネット通信ケーブル |
※1 適用電源
- ・Welbeeインバータ P350Ⅱ/P350LⅡ/P500LⅡ
- ・Welbeeインバータ M350Ⅱ/M500Ⅱ/M350LⅡ/M500GSⅡ
- ・Welbeeインバータ DPS
- ・Welbeeインバータ W350
- ・Welbeeインバータ P350/P350L/P500L
- ・Welbeeインバータ T500P
- ・Welbeeインバータ A350P/A500P
- ・Welbeeインバータ F300P（WB-F300Pに組込む際、別途取付キット「K-5976」が必要）
※2 溶接電源に1台必要
※3 複数PCから同じ溶接機に接続してデータを取得することはできません
※4 K-7496の取得データの検索・集計を他のPCで使用する際はK-7558を必要数量手配してください
ウェルディングモニタと接続可能な溶接機の例
-
あらゆる溶接シーンで最高の溶接を実現するWelbeeシリーズ最新モデル！
-
鉄・ステンレス・アルミ溶接が可能な最新モデル！
-
極薄板から厚板まで様々な用途に幅広く対応！高能率・高品質を実現する交直両用パルスTIG溶接機
