搭載溶接法
- ●直流(CO2/MAG/MIG)
- ●直流ガウジング
- ●セルフシールド
- ●FP-GMA
- ●直流TIG(タッチスタート)
- ●直流手溶接
特徴
■視認性が高く、直感的な操作で厚板溶接を手厚くサポート

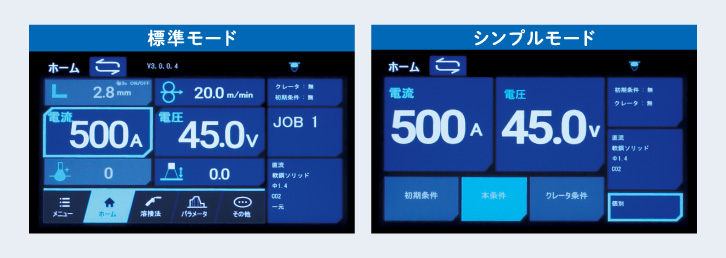

視認性抜群の大型LCDタッチパネルを採用。
使用環境は作業者に合わせメイン画面は2種類から選択可能です。
- 多様な人材に対応可能な言語切替
- 日本語/英語/ベトナム語/インドネシア語

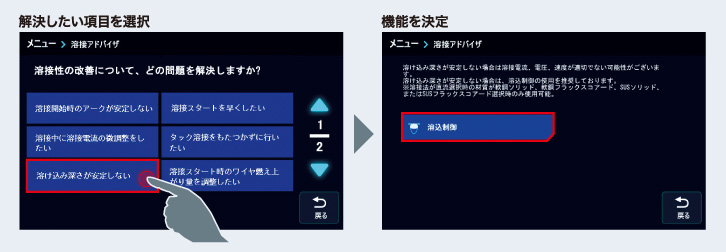

溶接の困った！に寄り添う溶接アドバイザー
溶接機の設定や溶接機のお困りごとなど、溶接現場の課題にダイヘンがお応えします。
解決したい項目をQ&A方式で最適な機能へご案内し、より便利で快適な溶接を提供します。

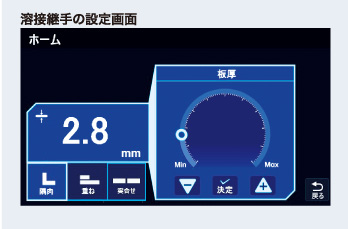

初心者をサポートする溶接ガイド
溶接継手と板厚を入力するだけで、最適な溶接条件を自動で設定。
設定時間を短縮でき、誰でも簡単に使用できます。

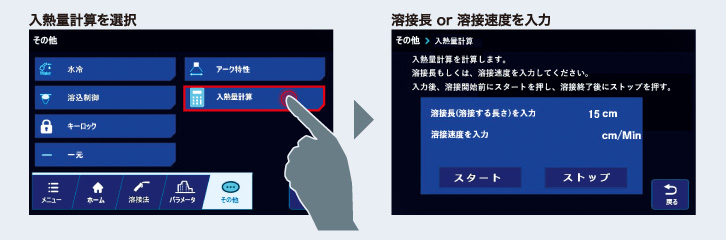

溶接機で簡単に入熱量を計算
溶接長または溶接速度を設定すると厚板溶接で重要な入熱量が自動で計算され、手間なく入熱管理が行えます。

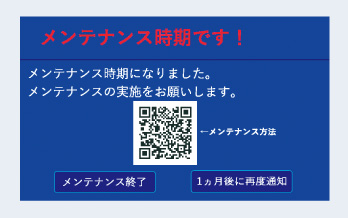

安定した稼働をサポート
設定時間が経過するとメンテナンス時期を自動でお知らせします。
メンテナンス方法はQRコードからその場で確認ができます。

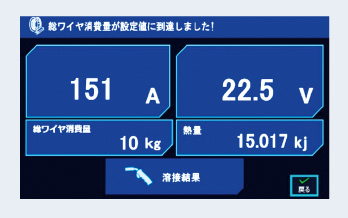

ワイヤ消費量を見える化
目標値に到達した際のお知らせ機能により交換時期を把握できるため、急なワイヤ切れによる溶接不良の発生リスクを低減します。

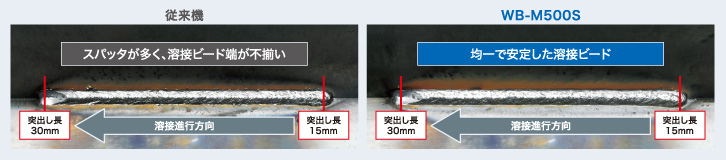

■厚板溶接のあらゆるシーンで高品質溶接を実現！
熟練技術者から初心者まで誰もが使いやすいアークを追求。手振れなどの影響を抑え、ワイヤ突出し長が変わっても、スパッタが少ない綺麗な溶接ビードを実現します。
溶接条件
- ●溶接電流：200A（一元中心電圧）
- ●シールドガス：CO2
- ●ワイヤ：軟鋼ソリッドワイヤφ1.2mm
- ●母材：軟鋼 4.5mmt
- ●継手：T字隅肉
初層溶接に最適 FP-GMAモード
新搭載のFP-GMAモードは、厚板溶接の開先奥深くでもルート部までしっかり溶かすことができ、溶込み不良の低減に貢献します。
溶接条件
- ●溶接電流：340A
- ●シールドガス：CO2
- ●ワイヤ：軟鋼ソリッドワイヤφ1.4mm
- ●母材：軟鋼 19mmt
- ●突出し長：30mm
- ●ルートギャップ：4mm
- ●継手：突合せ、レ形開先35度
■耐久性とメンテナンス性を追求

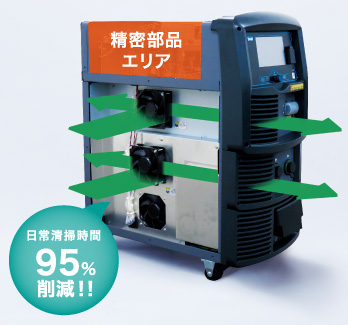

Welbeeのサイドフロー構造で高い防塵性とメンテナンス性を実現。
精密部品搭載エリアに粉塵が入りこまない分離構造で、ケースを開けずに簡単に清掃が行えます。
■環境にも優しい省エネ性能
1台あたり年間CO2排出量0.9t削減、電気代は5.0万円削減
溶接時の電力消費効率を高めるとともに待機電力を減らすことで、
高い省エネ性能を実現。
サイリスタ機と比べ大幅にランニングコストを抑えることができ、
環境負荷の低い溶接に貢献します。
| 使用機種 | サイリスタ機 | WB-M500S | |
|---|---|---|---|
| 消費電力 | 溶接中 | 15.8kW | 14.2kW |
| 待機中 | 0.63kW | 0.12kW | |
| 年間消費電力 | 約17,100kWh | 約14,900kWh | |
| 年間電気代 | 約393,000円 | 約343,000円 | |
使用想定条件
- ●溶接電流：350A
- ●溶接時閾：4h/日（8h)
- ●稼働日数：260日
- ●電力料金：23円/kWh
- ●CO2排出係数：0.42kg-CO2/kWh
- ※数値は目安であり、お客様の使用状況・環境により変化します。
- ※溶接時の消費電力は平均実測値となり、省エネ回路の動作は考慮せずに算出しています。
- ※CO2の排出係数は「電気事業者別排出係数一覧 令和7年提出用（環境省）」記載の代替値を使用しております。
係数はお使いの電力会社により異なります。 - ※電力料金は令和6年4月における高圧電力（契約電力500kW以上）の全国平均を使用しております。

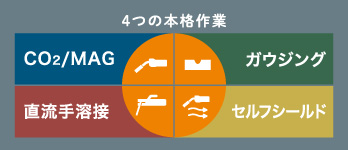

■1台4役の多機能溶接機
厚板溶接で活躍する4つの本格作業を1台で効率的に対応
標準構成
| 溶接電源 | 形式 | WB-M500S | ||
|---|---|---|---|---|
| 用途 | CO2/MAG(空冷） | セルフシールド | ||
| ワイヤ送給装置 | 形式 | CM-7404 | CMN-7402 | |
| 溶接トーチ | BT5004-30 | WTNJ3510-SD | ||
| パワーケーブル | 送給装置側 | BKPT-6002 | ||
| 母材側ケーブル | BKPT-6002 | |||
| ガス流量調整器 | FCR-226(ヒータ付)[ユタカ製] | - | ||
