Welbee The Short Arc 500 -Field Edition-
デジタルインバータ制御式
CO2/MAG自動溶接機
コンパクトでタフ！
高品質な厚板溶接をすべての現場へ

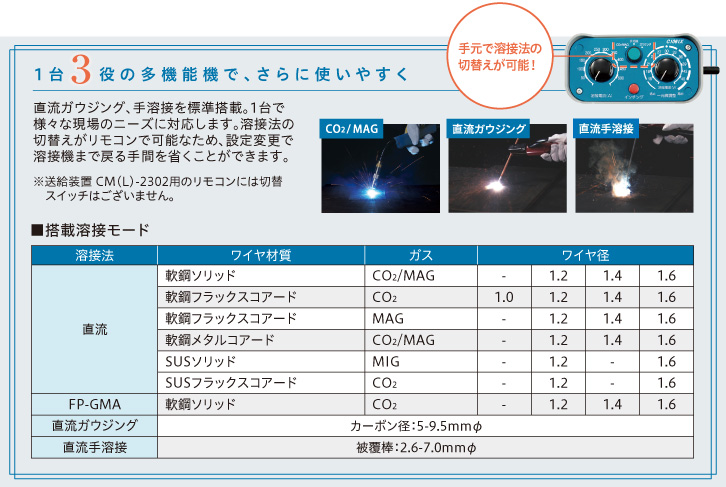

搭載溶接法
- ●直流(CO2/MAG/MIG)
- ●直流ガウジング
- ●FP-GMA
- ●直流手溶接
特徴
■厚板溶接に最適なアーク
高電流域の溶接においても溶融プールが安定し、高い操作性を実現。
開先の奥深くでもアークが安定するため、溶込みを確保でき、効率的な溶接作業に貢献します。
初層の溶込み不良から解放 FP-GMAモード

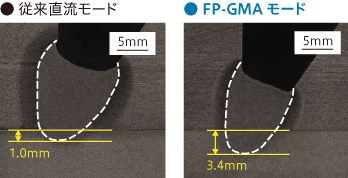

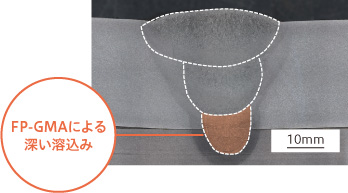

新搭載のFP-GMAモードを使用することで、深い溶込みを実現。厚板溶接で難しい初層もしっかりと溶かすことができ、溶込み不良の低減に貢献します。
溶接条件
- ●溶接電流：340A
- ●シールドガス：CO2
- ●ワイヤ：軟鋼ソリッドワイヤφ1.4mm
- ●母材：軟鋼 19mmt
- ●突出し長：30mm
- ●ルートギャップ：4mm
- ●継手：突合せ、レ形開先35度
- ■1層目：FP-GMAモード
・溶接電流/電圧：350A/31.0V - ■2層目：直流モード
・溶接電流/電圧：350A/34.0V - ■3層目：直流モード
・溶接電流/電圧：260A/28.0V
※全層ウィービングあり
- ●シールドガス：CO2
- ●ワイヤ：軟鋼ソリッドワイヤφ1.4mm
- ●母材：軟鋼、19mmt
- ●突出し長：30mm
- ●ルートギャップ：4mm
- ●継手：突合せ、V形開先50度
広範囲な現場でも抜群の安定性を実現 電圧自動補正機能 ※WB-M500F/23のみ対応

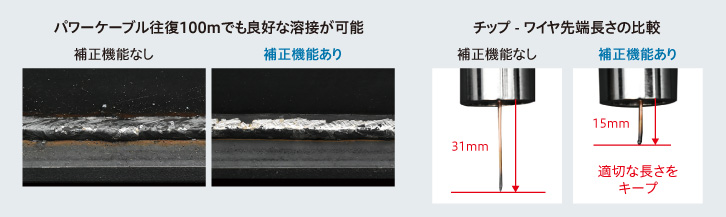

造船や建築鉄骨など、パワーケーブルを延長する広範囲な溶接現場では、安定した溶接を行うために熟練者による電圧調整が不可欠でした。本機能はその電圧調整を自動化。延長ケーブルの径と長さを設定するだけで誰でも安定した溶接ビードが得られます。さらに延長作業で問題となる溶接終了時のワイヤ送給の惰性も自動で補正し、次の安定した溶接スタートに貢献します。
溶接条件
- ●溶接電流：300A（一元中心電圧）
- ●シールドガス：CO2
- ●ワイヤ：軟鋼ソリッドワイヤφ1.2mm
- ●母材：軟鋼、9mmt
- ●継手：T字隅肉
外乱に強く、高品質な溶接を実現

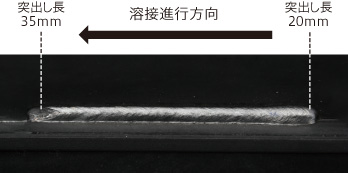

溶接姿勢や手振れなどの外乱により、ワイヤ突出し長さが変化した場合でも、安定した均一なビードを実現します。
溶接条件
- ●溶接電流：300A（一元中心電圧）
- ●シールドガス：CO2
- ●ワイヤ：軟鋼フラックスコアードφ1.2mm
- ●母材：軟鋼、9mmt
- ●継手：T字隅肉
■“環境にやさしい”を当たり前に
1台あたり年間CO2排出量1.41t削減、電気代は約7.7万円削減
溶接時の電力消費効率を高め、待機電力を減らすことで、
高い省エネ性能を実現しました。
サイリスタ機と比べ大幅にランニングコストを抑えることができ、
環境負荷の低い溶接に貢献します。
| 使用機種 | サイリスタ機 | WB-M500F | |
|---|---|---|---|
| 消費電力 | 溶接中 | 15.8kW | 13.1kW |
| 待機中 | 0.63kW | 0.12kW | |
| 年間消費電力 | 約17,100kWh | 約13,700kWh | |
| 年間電気代 | 約393,000円 | 約316,000円 | |
使用想定条件
- ●溶接電流：350A
- ●溶接時閾：4h/日（8h)
- ●稼働日数：260日
- ●電力料金：23円/kWh
- ●CO2排出係数：0.42kg-CO2/kWh
- ※数値は目安であり、お客様の使用状況・環境により変化します。
- ※溶接時の消費電力は平均実測値となり、省エネ回路の動作は考慮せずに算出しています。
- ※CO2の排出係数は「電気事業者別排出係数一覧 令和7年提出用（環境省）」記載の代替値を使用しております。係数はお使いの電力会社により異なります。
- ※電力料金は令和６年４月における高圧電力（契約電力500kW以上）の全国平均を使用しております。
■コンパクトでタフ、こだわりの筐体
場所を選ばない小型軽量モデル

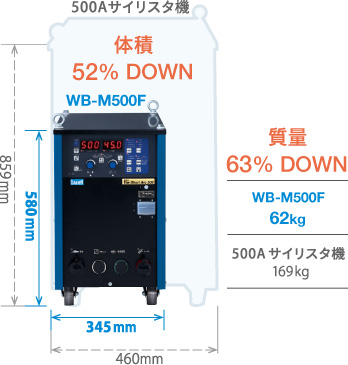

サイリスタ機と比べ、最大100kg以上も軽くなり、溶接電源の設置や移動がスムーズに行えます。
高い視認性と操作性を叶えるシンプルデザイン

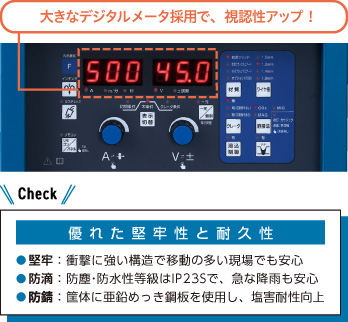

デジタル調整による高い再現性が、溶接品質の安定化に貢献します。また、内部機能とエラー内容を確認できる一覧表を同梱。取扱説明書なしでも迷わず操作できます。
標準構成
| 溶接電源 | 形式 | WB-M500F/74 （74系接続対応） |
WB-M500F/23 （23系接続対応） |
||
|---|---|---|---|---|---|
| 用途 | CO2/MAG(空冷） | ||||
| ワイヤ送給装置 | 形式 | CME-7401 | CM-2302 | CM-2401 | |
| 溶接トーチ | BT5004-30 | ||||
| パワーケーブル | 送給装置側 | BKPT-6002 | |||
| 母材側ケーブル | BKPT-6002 | - ※ | |||
| ガス流量調整器 | FCR-226(ヒータ付)[(株)ユタカ製] | ||||
※ワイヤ送給装置に付属しております。
