Q6. 溶接機の入力側ケーブルの太さの選定方法を教えてください。(定格入力電流の求め方を教えてください。)
溶接機を設置するにあたり配電盤から溶接機を接続するケーブル(入力側ケーブル)の太さに注意が必要です。流れる電流に対してケーブルが細すぎると焼損する危険性があります。
入力側ケーブルに流れる電流値は、溶接機の銘板に「定格入力電流」と書かれていますので、これを参考にして選んでください。以下に電流値とケーブルの太さの選択の目安を記載します。

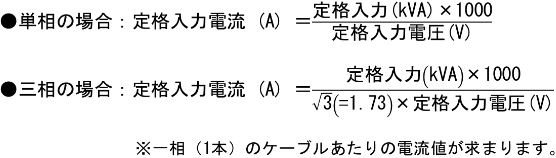

溶接機によっては「定格入力電流」が書かれておらず、「定格入力(kVA)」が書かれている場合は、次式から入力電流を求めて、ケーブルの太さを選択してください。
電 流 (A) | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
---|---|---|---|---|---|---|---|---|
ケーブルの太さ (mm2) | 8~14 | 22 | 30 | 38 | 50 | 60 | 80 | 100 |
