コンパートメントキュービクル 自由な組み合わせと工事費および工期短縮を実現するユニット構成で、リニューアル工事を支援。

特徴

  • 通常のエレベーター(耐荷重1000kg)で搬入可能
  • 搬入経路を選ばず、搬入用マシンハッチ不要
  • パレッターにて運搬可能(クレーン不要)
  • 上層階設置の場合でもタワークレーン不要
  • 電気室の扉から搬入可能

TRコンパートメント 容量別幅寸法

容量(kVA) 単相 三相
6.6kV / 210・105V 6.6kV / 210V 6.6kV / 440V
10 800 - -
20 1000 -
30 -
50 -
75 1000
100
150
200 1000 1200
300 1200

※奥行 800mm × ベース高さ 50mm

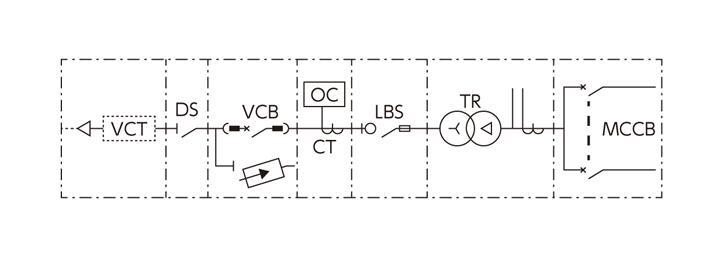

配線図
